8K 解码与多屏异显
8K@60fps H.265/VP9/AVS2 解码，HDMI 2.0 最高 7680×4320@60Hz，可同时驱动多块屏幕显示不同画面。
产品亮点
6TOPS AI 算力
NPU 支持 INT4/INT8/INT16 混合运算，可部署 TensorFlow、PyTorch、Caffe、MXNet 等框架的模型。
HDMI 输入输出
同时提供 HDMI-OUT 与 HDMI-IN，支持外接信号源接入与转播。
高速网络与无线
千兆以太网、WiFi 6 与 BT 5.2 一体，支持无线外设扩展。
自带功放
板载双通道 8R/5W 功放，左右声道输出，无需外接功放模块。
播放功能齐全
支持横竖屏播放、视频分屏、滚动字幕、定时开关机与 USB 数据导入。
HYY-022A 采用瑞芯微 RK3588 八核 64 位处理器，8nm 制程、主频最高 2.4GHz，集成 Mali-G610 MP4 GPU 与 6TOPS NPU，支持 8K 视频解码与多屏异显。板载 HDMI IN/OUT、千兆以太网、WiFi 6 与 BT 5.2，并集成双通道功放与丰富的扩展接口，一块主板即可完成高端商显整机设计。
规格参数
| 核心平台 | |
|---|---|
| 处理器 | Rockchip RK3588，八核 64 位（4× Cortex-A76 + 4× Cortex-A55），8nm，最高 2.4GHz |
| GPU | ARM Mali-G610 MP4，OpenGL ES 3.2 / OpenCL 2.2 / Vulkan 1.1，450 GFLOPS |
| NPU | 6 TOPS，支持 INT4/INT8/INT16 混合运算，兼容 TensorFlow / PyTorch / Caffe / MXNet 模型转换 |
| ISP | 48MP ISP，支持 HDR 与 3DNR |
| 内存 | 4GB / 8GB / 16GB 64bit LPDDR4 / LPDDR4x，最高 32GB |
| 存储 | 32GB / 64GB / 128GB eMMC，标配 32GB |
| 操作系统 | Android 12.0，另支持 Debian 等系统 |
| 音视频 | |
| 视频解码 | 8K@60fps H.265 / VP9 / AVS2，8K@30fps H.264，4K@60fps AV1，1080P@60fps MPEG-2/-1 / VC-1 / VP8 |
| 视频编码 | 8K@30fps H.265 / H.264；最高 32 路 1080P@30fps 解码、16 路 1080P@30fps 编码 |
| 视频输入 | HDMI-IN：HDMI 2.0 2160P@60Hz 或 HDMI 1.4b 2160P@30Hz |
| 音频 | 双通道 8R/5W 功放，左右声道输出；板载麦克风接口 |
| 显示输出 | |
| HDMI | HDMI 2.0 OUT，最高 7680×4320@60Hz |
| eDP / LVDS / MIPI | eDP 最高 3840×2160@60Hz；LVDS 最高 1920×1080；MIPI 最高 2560×1440 |
| 多屏显示 | 支持双屏异显 |
| 接口与扩展 | |
| 网络 | 千兆以太网 ×1（10/100/1000M 自适应），WiFi 6 + BT 5.2 |
| USB | 4× 内置针座 USB2.0，1× 外部 USB2.0，1× USB 3.0，Type-C 全功能（不含 PD） |
| 串口 | 3× TTL，1× Debug，1× RS232 |
| 其他 | RTC 实时时钟、硬件看门狗、定时开关机、TF / USB 自动导入屏参、GPIO 与 ADC 扩展 |
| 结构 | |

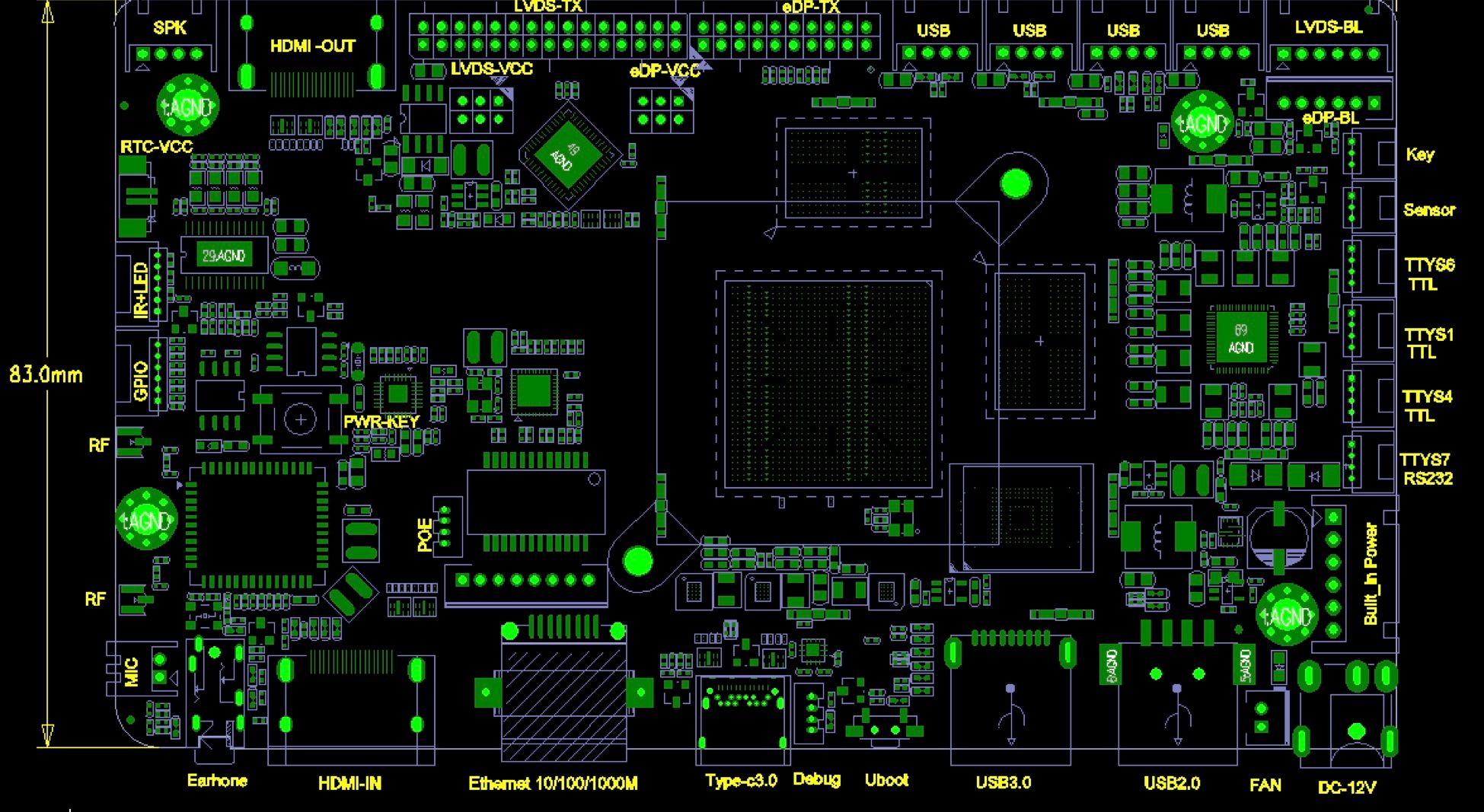

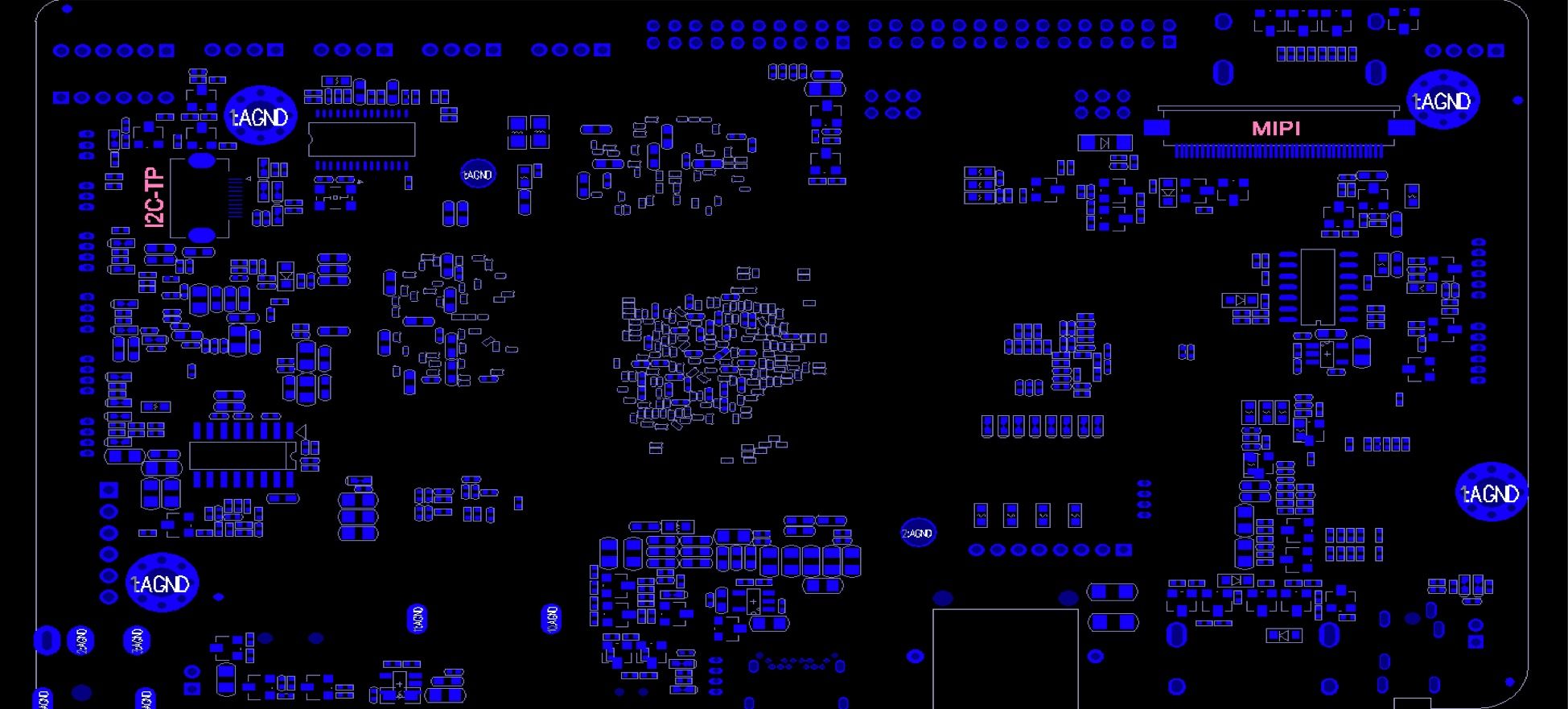

| PCB | 8 层板，尺寸 142 × 83 mm |
| 安装 | ∮3.5mm 螺丝孔 ×4 |
典型应用
- 广告机与数字标牌：楼宇、电梯、商超与连锁门店的广告屏，支持横竖屏与分屏播放。
- 大屏与拼接显示：高分辨率大屏、拼接屏与橱窗屏的内容播放。
- 会议与教学一体机：触摸互动、外接信号接入与多路显示输出。
- 智能安防与客流分析：借助 NPU 实现人脸识别、客流统计与行为分析。
- 自助与查询终端：排队叫号、自助查询、智能货柜等触控终端。
- 交通与园区信息屏：车站、机场、园区与产线的信息发布与状态看板。
