四接口双屏异显
LVDS、eDP、MIPI、HDMI-OUT 两两任意组合，双屏可显示不同画面。
产品亮点
2 路 USB 3.0
2 个标准 USB-AF 3.0 与 4 个内置 USB2.0 针座，外设接入更从容。
双频 WiFi 与双麦克风
板载双频 WiFi/BT 与双麦克风，便于语音交互与无线部署。
成熟稳定平台
RK3568 工业级平台，Android 13 与 Debian 11 双系统可选，供货周期长。
自带功放
板载双通道 8R/5W 功放，左右声道输出，无需外接功放模块。
播放功能齐全
支持横竖屏播放、视频分屏、滚动字幕、定时开关机与 USB 数据导入。

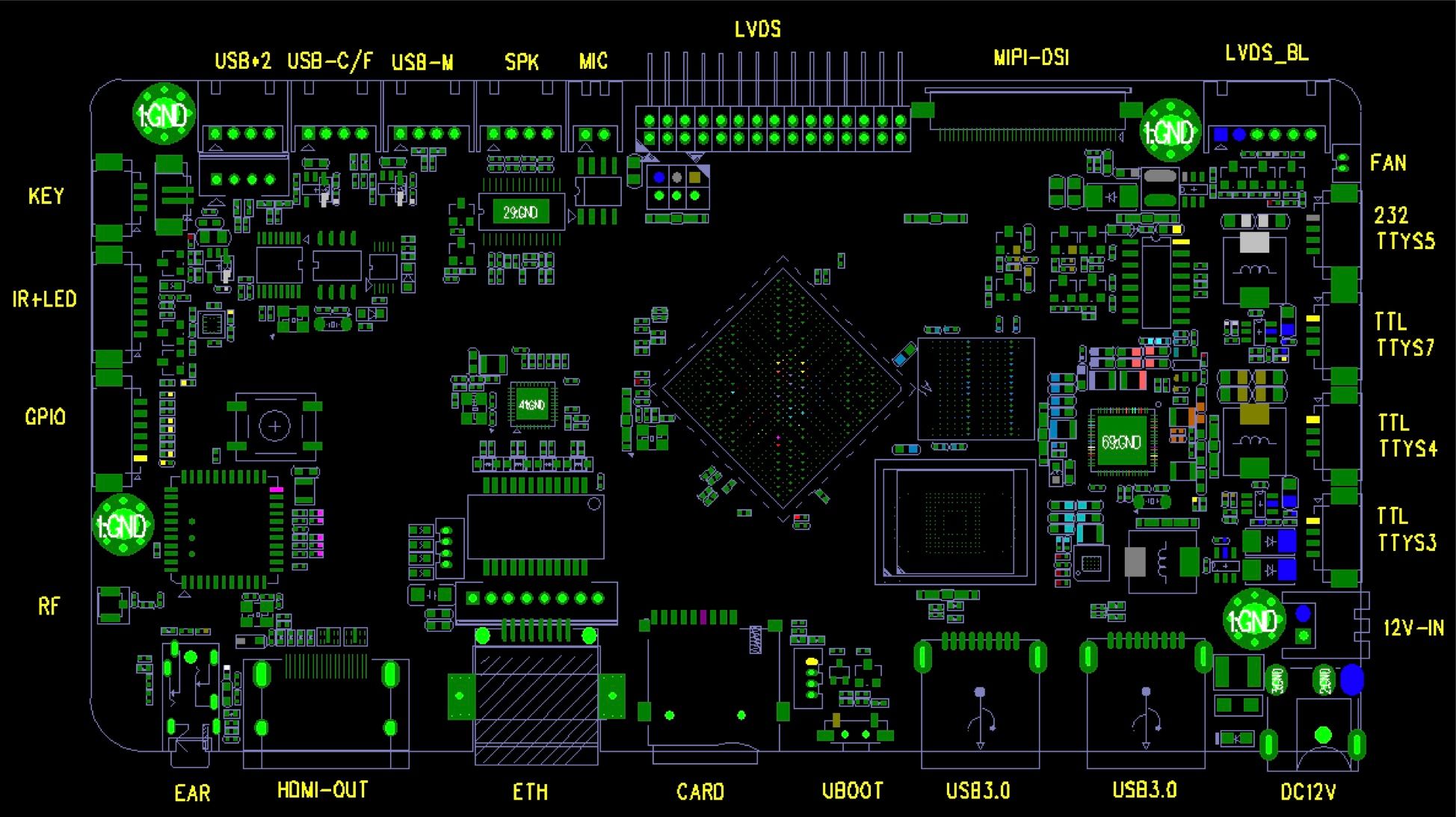

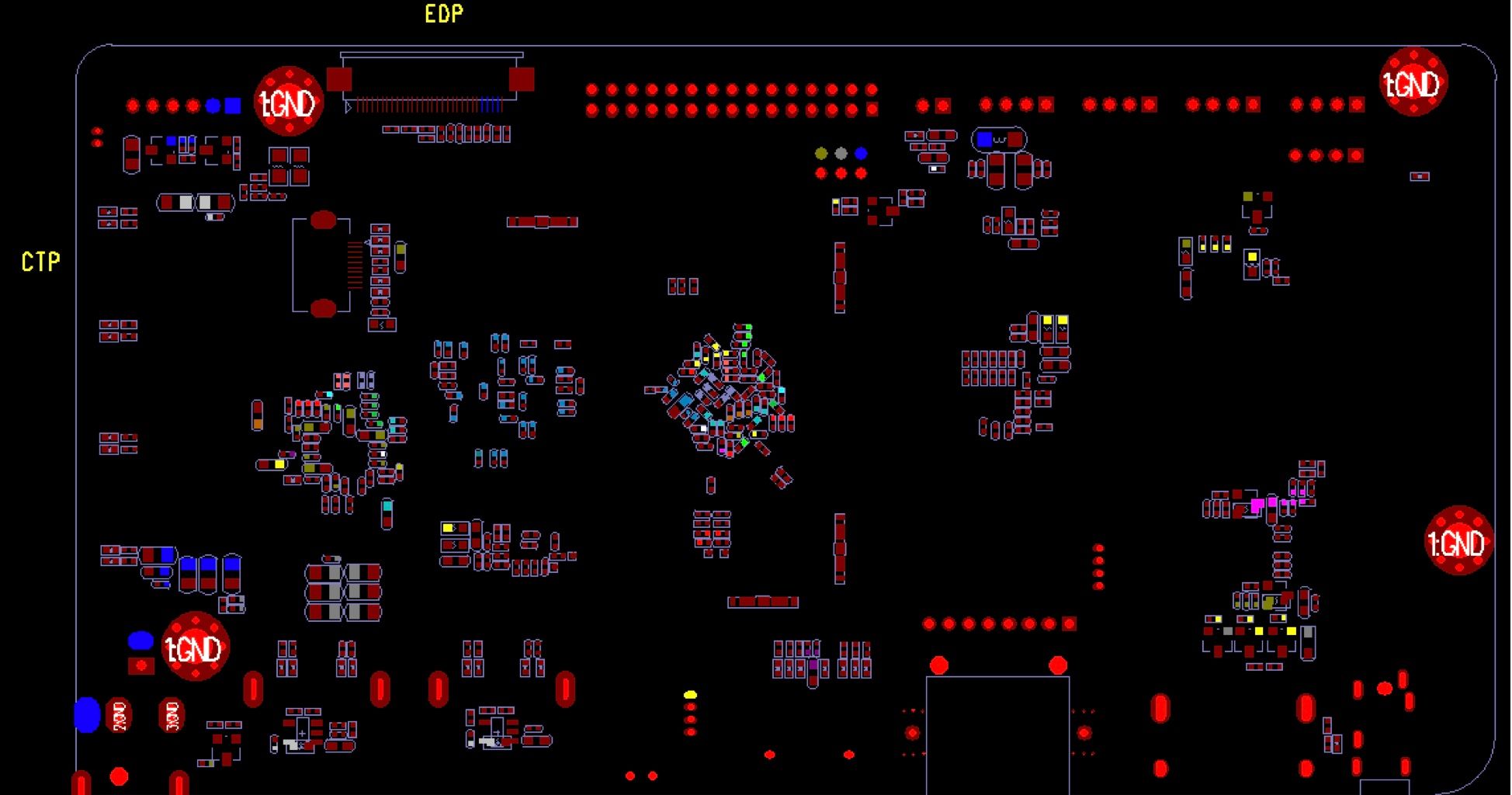

HYY-052E 采用瑞芯微 RK3568 四核处理器，主频最高 2.0GHz，内置 1TOPS NPU，标配 2GB 内存与 32GB eMMC。板载 LVDS、eDP、MIPI 与 HDMI 四种显示接口，可两两组合实现双屏异显，并提供 2 路 USB3.0、双频 WiFi 与双麦克风，是性价比均衡的主流商显方案。
规格参数
| 核心平台 | |
|---|---|
| 处理器 | Rockchip RK3568，四核 64 位 Cortex-A55，最高 2.0GHz |
| GPU | Mali-G52 2EE，兼容 OpenGL ES 1.1/2.0/3.2、OpenCL 2.0、Vulkan 1.1 |
| NPU | 1.0 TOPS |
| 内存 | 标配 2GB LPDDR4X / LPDDR4 |
| 存储 | eMMC 16GB / 32GB 可选，标配 32GB |
| 操作系统 | Android 13.0 / Debian 11 |
| 音视频 | |
| 视频解码 | 4K@60fps H.265 / H.264，支持 1080P / H.265(4K2K) 及主流图片格式 |
| 视频编码 | 1080P@60fps H.264 / H.265；高品质 JPEG 编解码 |
| 音频 | 双通道 8R/5W 功放，左右声道输出；双麦克风 |
| 显示输出 | |
| HDMI | HDMI-OUT 最高 3840×2160 |
| eDP / LVDS / MIPI | eDP 最高 2560×1600；LVDS 最高 1920×1080；MIPI 最高 1920×1080 |
| 双屏异显 | LVDS / eDP / MIPI / HDMI-OUT 两两任意组合 |
| 接口与扩展 | |
| 网络 | 千兆以太网 ×1（10/100/1000M 自适应），双频 WiFi + BT |
| USB | 2× 标准 USB-AF 3.0，4× 内置针座 USB2.0 |
| 串口 | 3× TTL，1× RS232 |
| 其他 | RTC 实时时钟、硬件看门狗、定时开关机、TF 卡扩展、TF / USB 自动导入屏参 |
| 结构 | |
| PCB | 6 层板，尺寸 142 × 75 × 1.6 mm |
| 安装 | ∮3.2mm 螺丝孔 ×4 |
典型应用
- 广告机与数字标牌：楼宇、电梯、商超与连锁门店的广告屏，支持横竖屏与分屏播放。
- 餐饮点餐与菜单屏：菜单与价目按时段自动切换，配合信发系统远程改价。
- 自助与查询终端：排队叫号、自助查询、智能货柜等触控终端。
- 交通与园区信息屏：车站、机场、园区与产线的信息发布与状态看板。
配套软件
该主板可与我司自研软件配套交付，软硬件一体化，缩短整机上市周期：
