低功耗入门平台
RK3566 四核 Cortex-A55 架构，功耗与成本更低，适合大批量部署。
产品亮点
4K 解码能力
支持 4K@60fps H.265 / H.264 解码与 1080P@60fps 编码，兼容主流视频与图片格式。
多路显示接口
HDMI 最高 3840×2160，另有 eDP、LVDS、MIPI 可选，适配多种屏体。
更新方式灵活
支持 TF 卡与电脑更新系统，TF / USB 可自动导入屏参。
自带功放
板载双通道 8R/2W 功放，左右声道输出，无需外接功放模块。
播放功能齐全
支持横竖屏播放、视频分屏、滚动字幕、定时开关机与 USB 数据导入。

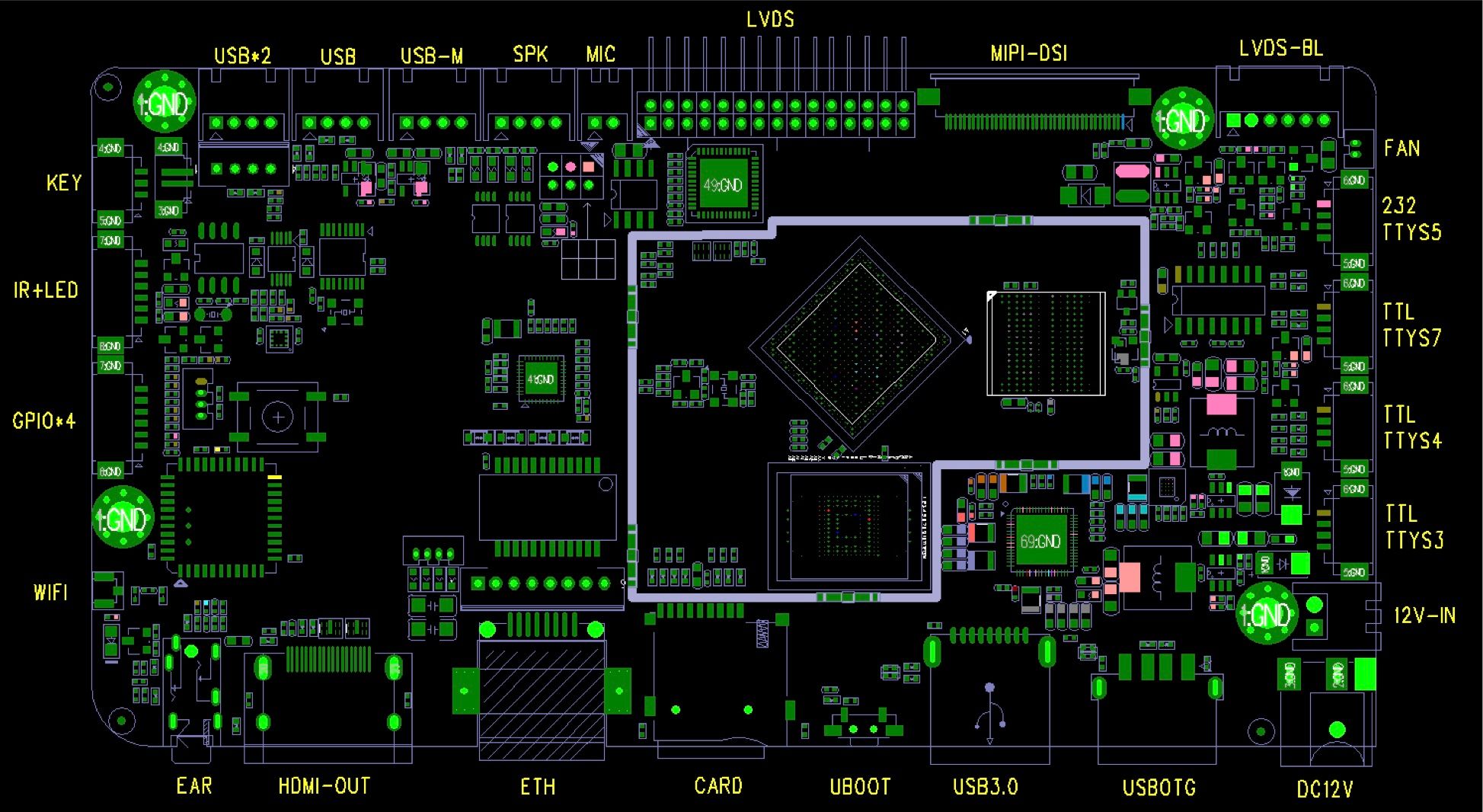

HYY-051D 采用瑞芯微 RK3566 四核处理器，主频最高 1.8GHz，内置 1TOPS NPU，标配 2GB 内存与 32GB eMMC，支持 4K@60fps H.265/H.264 解码。板载 HDMI、eDP、LVDS、MIPI 多路显示接口与千兆以太网、WiFi/BT，功耗与成本更低，适合批量部署的入门商显与自助终端。
规格参数
| 核心平台 | |
|---|---|
| 处理器 | Rockchip RK3566，四核 64 位 Cortex-A55，最高 1.8GHz |
| GPU | Mali-G52 2EE，兼容 OpenGL ES 1.1/2.0/3.2、OpenCL 2.0、Vulkan 1.1 |
| NPU | 1 TOPS |
| 内存 | 标配 2GB DDR |
| 存储 | eMMC 16GB / 32GB 可选，标配 32GB |
| 操作系统 | Android 11 / Android 13 |
| 音视频 | |
| 视频解码 | 4K@60fps H.265 / H.264，支持 1080P / H.265(4K2K) 及主流图片格式 |
| 视频编码 | 1080P@60fps H.264 / H.265；高品质 JPEG 编解码 |
| 音频 | 双通道 8R/2W 功放，左右声道输出；板载麦克风 |
| 显示输出 | |
| HDMI | HDMI-OUT 最高 3840×2160 |
| eDP / LVDS / MIPI | eDP 最高 1920×1200；LVDS 最高 1920×1080；MIPI 最高 2560×1440 |
| 播放模式 | 支持循环、定时、插播等多种播放模式 |
| 接口与扩展 | |
| 网络 | 千兆以太网 ×1（10/1000M 自适应），WiFi + BT |
| USB | 5× USB2.0（含 4× 内置针座），1× 标准 USB 3.0 |
| 串口 | 3× TTL，1× Debug，1× RS232 |
| 其他 | RTC 实时时钟、硬件看门狗、定时开关机、SD 卡扩展、TF / USB 自动导入屏参 |
| 结构 | |
| PCB | 4 层板，尺寸 142 × 75 × 1.6 mm |
| 安装 | ∮3.5mm 螺丝孔 ×4 |
典型应用
- 广告机与数字标牌：楼宇、电梯、商超与连锁门店的广告屏，支持横竖屏与分屏播放。
- 餐饮点餐与菜单屏：菜单与价目按时段自动切换，配合信发系统远程改价。
- 自助与查询终端：排队叫号、自助查询、智能货柜等触控终端。
配套软件
该主板可与我司自研软件配套交付，软硬件一体化，缩短整机上市周期：
